Macdon - Макдон запасные части (запчасти) – сельскохозяйственная техника
Macdon - Макдон запасные части (запчасти) – сельскохозяйственная техника

Использование самоходных жаток MacDon позволяет увеличить до 40% производительность зерноуборочных и кормо-уборочных комбайнов, а следовательно сократить парк техники, ускорить темпы уборки и снизить расход топлива.

Фирма MacDon Industris Ltd МакДон Индастриз Лтд является одним из ведущих мировых производителей самоходных и прицепных валковых жаток, комбайновых жаток с полотняными транспортерами и косилок-плющилок.

Универсальная жатка MacDon — используется для уборки всех культур и трав.

Технические характеристики

  • Модель 9250 + жатка 972/973 (ширина захвата 3,7-11м).
  • Модель 9250i + жатка 972/973 (ширина захвата 3,7-11м).

Зерновая прицепная жатка. Производитель: MacDon.

Прицепная валковая жатка MacDon 3020

  • Модель 3020 (6,4-11м).
  • Модель 963 (9,1 – 11м).
  • Модель 972 (3,7 – 11м).
  • Модель 912 (со шнеком).
  • Модель 922 (со шнеком).

Жатка для зерноуборочных комбайнов. Производитель: MacDon.

Валковая жатка MacDon 963

  • Модель 963 (9,1 – 11м).
  • Модель 973 (6,4– 11,8м).

MACDON

  • Жатки самоходные.
  • Косилки-плющилки прицепные.
  • Косилки самоходные.
  • Жатки комбайновые с полотняным транспортером.
  • Жатки прицепные валковые.

Самоходные жатки и хедеры MacDon

Когда речь идет об уборке урожая, скорость решает всё. И скорость — это именно то, чего стремились добиться инженеры MacDon, создавая новое поколение уборочной техники. Потому что более быстрая уборка урожая — это не только экономия времени и усилий в поле, но и экономия расходов на топливо, рабочую силу и ремонт. Итак, получилось ли у наших инженеров? Еще как получилось! От оптимизации обработки растений шнековыми жатками серии A40, которые на 25% эффективнее наших прежних, до поистине революционных самоходных валковых жаток серии M, получивших ряд патентов и развивающих на шоссе скорость до 37 км/ч — каждая машина  значительно повышает производительность по сравнению с нашими изделиями предыдущего поколения. Приглашаем вас ознакомиться со многими интересными достижениями в области уборки урожая, описанными далее. Немного времени, которое вы уделите сегодня, может сэкономить вам очень много времени в будущем.

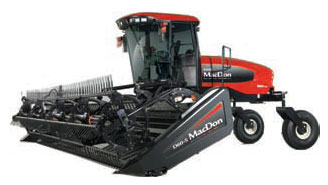

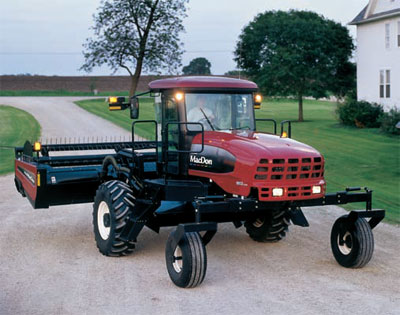

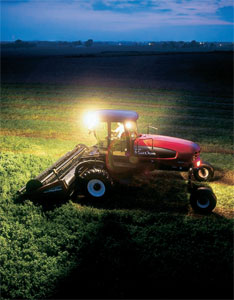

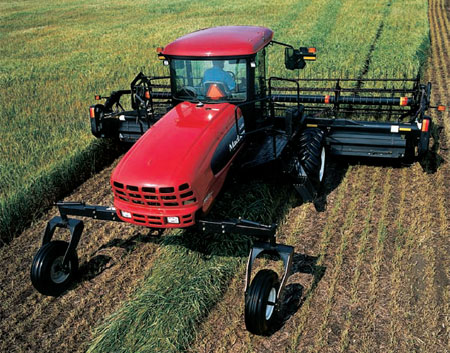

Самоходные валковые жатки серии M



Не моргайте, иначе их можно потерять из виду.

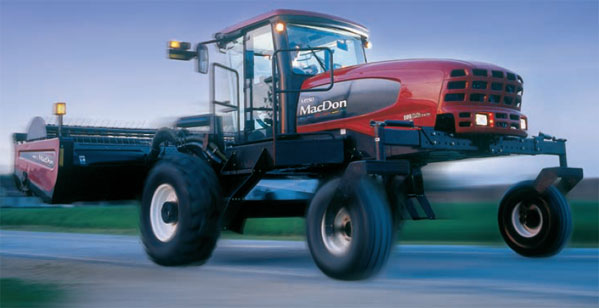

Развивая на шоссе скорость до 37 км/ч, новые валковые жатки MacDon серии M устанавливают новый стандарт конструкции, производительности и эффективности самоходных жаток. В них использована патентованная технология фирмы MacDon под названием Dual Direction™ (модели M200 и M150), которая позволяет оператору легко перемещать кабину вперед для уборки урожая или назад для более быстрого и устойчивого движения по шосс е. Это позволит вам быстрее убирать урожай, быстрее переезжать с поля на поле, и, что еще приятнее, быстрее возвращаться домой.

Наши самые мощные тракторы


Тракторы серии M оснащены мощными дизельными двигателями, специально спроектированными для работы с жатками MacDon. Эти надёжные экологически чистые двигатели имеют нагнетательное воздушное охлаждение, что увеличивает их мощность и одновременно уменьшает вредные выхлопы, и электронную систему форсирования по требованию. Во всех двигателях использована передовая технология экономии топлива.

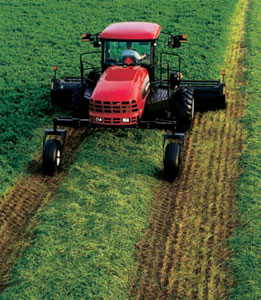

Исключительный клиренс при скашивании


Рама серии M имеет широкую колёсную базу и непревзойдённый свободный клиренс в 1160 мм при скашивании кустовых культур. Модели M200 и M150 имеют также новый гидравлический привод с датчиками нагрузки, которые по требованию усиливают все режимы работы жатки.

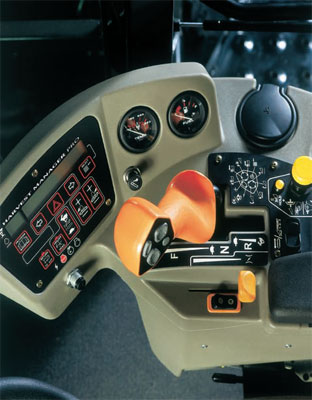

Система Harvest Manager Pro обеспечит полный контроль

Тракторы серии M выпускаются с полностью компьютеризованной системой мониторинга и управления жаткой, которая в реальном времени оповещает оператора об эффективности скашивания. Работу оператора облегчит также простое кнопочное управление всеми функциями жатки на ходу. Система приборов и мониторинга моделей M200 и M150 включает: 2-строчный экран (24 знака в строке), многофункциональные компьютерные мониторинг и управление жаткой, выбираемый экран, полная бортовая диагностика с обычным текстом, индикатор скорости движения и оборотов двигателя. Контрольные цифры для определения высоты, угла и флотации жатки. Системные показания скорости ножей, дисков, конвейера и шнека (показания зависят от модели жатки и её привода).

Индикатор нагрузки — стандартный в модели M200, факультативный в модели M150. Некоторые из этих функций доступны на приборной панели модели М100.

Быстрее в поле, быстрее от поля к полю, быстрее домой

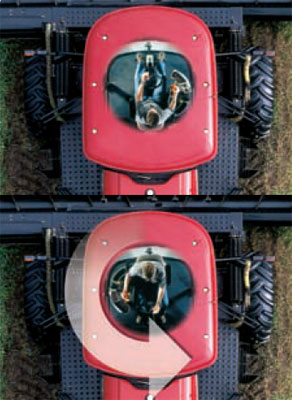

Патентованная технология MacDon под названием Dual Direction™ (модели M200 и M150) позволяет оператору за считанные секунды переходить в режим езды по дорогам и развивать на шоссе скорость до 37 км/ч. Что ещё лучше — нет необходимости отсоединять жатку и перевозить её на платформе; это экономит еще больше времени и усилий при переезде с поля на поле. (Для крупных жаток могут существовать ограничения в зависимости от ширины дороги.)

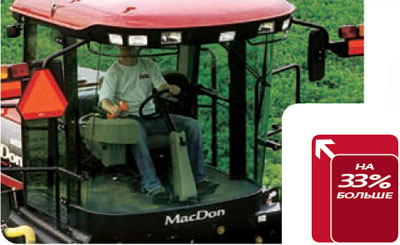

Полностью новая операторская станция и кабина

Совершенно новая конструкция кабины и операторской станции обеспечивает оператору больше места и удобства. Возможность переднего расположения кабины и фигурное стекло обеспечивают непревзойдённую видимость во всех направлениях.

Переход из полевого в дорожный режим занимает всего 3 секунды благодаря технологии MacDon под названием Dual Direction™. (Модели M200 и M150.)







Легкое отключение из кабины

Факультативная функция в моделях M200 и M150: гидравлический реверс жатки MacDon позволяет
оператору быстро отключать плющилку и другие основные узлы шнековых и ленточных жаток, не покидая своего рабочего места.

Патентованная подвижная платформа с боковыми направляющими.

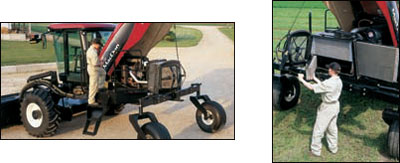

Все точки регулярного обслуживания двигателя и гидравлической системы легко доступны благодаря патентованной подвижной платформе MacDon. В моделях M200 и M150 платформы расположены по обе стороны трактора; в модели M100 — только на стороне водителя.

Легкодоступная система охлаждения

Радиаторы системы охлаждения спроектированы для быстрого обслуживания и легко выдвигаются наружу для быстрой очистки.


Совместимость трактора и жатки

ЖАТКА1
M100 M150 M200
R80 Ротационная дисковая
+2
+
A40-D Шнековая, A40-D Шнековая для злаков
+
+
+
30-D Шнековая
+
+
+
D60 Ленточная
+3
+
+
D50 Ленточная
+
+
+

1 – Могут быть необходимы комплекты усиливающих пружин – для флотации более тяжелых жаток с факультативным оборудованием. 2 – Только у моделей размером 13 футов (4 м). 3 – До размера 35 футов (10,6 м).

Самоходные валковые жатки серии M

Модель
M200 M150 M100
Скорость при скашивании /Транспортная скорость
В среднем диапазоне — до 26 км/час, в нижнем диапазоне — до 18 км/час /37 км/час
18 км/час / 37 км/час 18 км/час / 26 км/час
Двигатель Caterpillar, 6,6 л (6604 см3), 6 цилиндров, турбо Cummins, 4,5 л (4506 см3), 4 цилиндра, турбо Cummins, 3,3 л (3261 см3), 4 цилиндра, турбо
Мощность
Паспортная: 213 л. с. (158 кВт) при 2200 об/мин (брутто); форсаж: 220 л. с. (164 кВт) при 2000 об/мин Паспортная: 130 л. с. (97 кВт) при 2200 об/мин (брутто); форсаж: 140 л. с. (104 кВт) при 2000 об/мин Паспортная: 99 л. с. (74 кВт) при 2600 об/мин (брутто)
Вес4 4323 кг 4296 кг 4000 кг
Аккумуляторы / Генератор 2, 12 вольт / 135 ампер 2, 12 вольт / 130 ампер 1, 12 вольт / 120 ампер
Топливный бак
378 л

Расстояние между передними шинами 3410 мм

Расстояние между задними шинами

Регулируемое, 5 положений, от 2367 мм до 3448 мм Фиксированное положение, 3320 мм
Колёсная база
4020 мм

Уборочный клиренс 1160 мм

Ведущие колёса

18,4 x 26 (с грунтозацепами или обычные), 23,1 x 26 (обычные), 600-65 R28 (с грунтозацепами)
Хвостовые колёса

7,5 - 16 SL или 10 x 16 (с фигурным рычагом), или 16,5L - 16,1 (с вилочным рычагом)
Коробка скоростей Гидростатическая, 3-скоростные электрические переключающие моторы Гидростатическая, 2-скоростные электрические переключающие моторы Гидростатическая, 2-скоростные электрические переключающие моторы
Конечная передача

Планетарный редуктор

Оборудование кабины Операторская станция Dual Direction™, комфортабельное регулируемое пневматическое сиденье, складное сиденье инструктора, стеклоочистители, кондиционер/обогреватель, рулевая колонка с регулируемым наклоном
Универсальное регулируемое флотационное сиденье, стеклоочиститель, кондиционер/обогреватель, рулевая колонка с регулируемым наклоном
Система приборов и наблюдения


«Harvest Manager Pro»: скорость движения, обороты двигателя, высота жатки, угол жатки, флотация жатки, количество ходов в минуту (ножи) или оборотов в минуту (диски), скорость мотовила, скорость конвейера, индикатор нагрузки привода жатки (стандартный у M200, факультативный у M150) «Harvest Manager»: скорость движения, обороты двигателя, высота жатки, скорость конвейера, факультативно — угол жатки, факультативно — количество ходов в минуту (ножи) или оборотов в минуту (диски), факультативно — скорость мотовила
Опции

Усиливающие пружины, солнцезащитные козырьки лобового стекла (передний и задний), балластный ящик для буксировки жатки (обязателен), вспомогательный подъемный клапан, реверсирующий клапан и фитинги (M150 и M200), клапан для привода дискового хедера (M150), навесной двойной валковщик (M150 и M200), сиденье инструктора и антивибрационный комплект для задних роликов (стандартный у M150/M200, факультативный у M100)

4 — M150 и M200: прибавить 522 кг на комплект шин; M100: прибавить 363 кг на комплект шин.

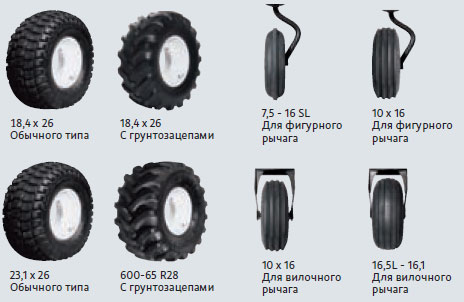

Варианты комплектов шин





Ротационные дисковые косилки-плющилки серии R



Функции

  • Жатка с гидроприводом, высокоэффективным насосом с изогнутой осью и мощным мотором.
  • Меньшая потребность в ежедневном и ежегодном обслуживании благодаря меньшему количеству движущихся деталей, чем у конкурирующих дисковых косилок.
  • Улучшенная флотация жатки с пружинно-болтовой регулировкой дисков и точной гидравлической регулировкой на ходу.
  • Закалённые режущие и изнашиваемые детали.
  • Отдельные сменные щитки для защиты режущего аппарата между дисками.
  • Размеры: 13 футов (4 м), 16 футов (4,9 м).
Никакая машина не может превзойти скорость уборки ротационной дисковой косилкой. Никакая, кроме дисковой косилки, специально разработанной для высоких стандартов самоходных валковых жаток MacDon серии M.

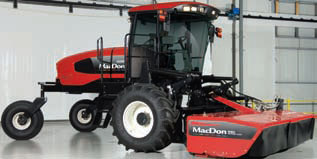

Знакомьтесь: ротационная дисковая косилка-плющилка MacDon модели R80 — машина, обеспечивающая фермерам наивысшую скорость и надежность уборки, особенно в тяжелых или влажных условиях. Подобно всем машинам MacDon, R80 чрезвычайно прочна и надежна; она уверенно проходит густые и спутанные культуры, муравейники и сусличьи кочки — практически всё, что встречается на пути. Она имеет также мощный полностью гидравлический привод с защитой деталей жатки от перегрузки. Владельцам понравится также меньший необходимый объём ежедневного и ежегодного обслуживания. Еще эта машина имеет удлинённые плющильные валики эксклюзивной N-образной конструкции MacDon. Эти валики обеспечивают более интенсивную подачу и уменьшают объём необходимой боковой подачи. Они обеспечивают также больше контроля за плющением, позволяя выбирать разные настройки — от дробления до прессования.

Комплект MacDon для скоростной уборки злаков состоит из трактора M200 и косилки R80 размером 16 футов (4,9 м).

R80 предлагается также в прицепном варианте, с эксклюзивной конструкцией прицепного устройства — APT («усилитель поворота»), которая обеспечивает быстрое присоединение и оптимальную маневренность, одновременно уменьшая боковые нагрузки на заднюю часть трактора. Компактный радиус поворота позволяет открывать поле всего за две ходки.



Ротационннная косилка R80, Злаковая косилка R80

Размер / Вес
13 футов (4 м) / 1679 кг 16 футов (4,9 м) / 2087 кг
Привод (максимальная гидравлическая мощность)
130 л. с. (97 кВт) 195 л. с. (146 кВт)
Скорость скашивания / Скорость наконечника ножа
1800–2600 об/мин / 210,8–304 км/ч
Диапазон углов скашивания
0–8° ниже горизонтали
Количество режущих дисков / лезвий 8 / 2 10 / 2
Плющилка сена: Тип валиков / Длина валиков / Диаметр валиков N-образные стальные перекрещивающиеся стержни / 3000 мм / 233 мм наружного диаметра, на трубе наружным диаметром 168,4 мм
Защита блока шестерён

Срезные дисковые шпиндели
Опции

Разделитель высоких растений, градильный ролик и регулируемые опорные лапы (только для модели 16 футов/4,9 м), комплект подъёма лап, пластина подачи высоких растений, навесной двойной валковщик (не подходит для злаковой жатки), переходной щиток для высоких растений (используется со злаковой косилкой)

Злаковая дисковая косилка R80 выпускается только размером 16 футов (4,9 м). Технические характеристики такие же, как вышеуказанные, со следующими поправками:

1) Вес меньше на 182 кг, т. к. не требуется плющилка; 2) Требуются самоходный комплект обработки злаков и стержни для формовки валков.

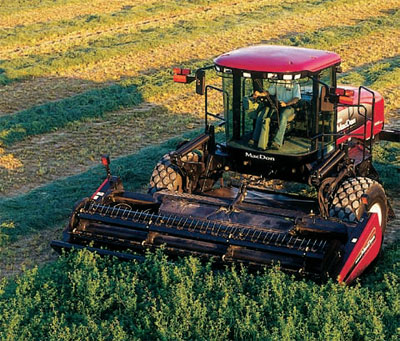

Шнековые жатки серии А



Гигантский шаг вперёд в скорости, надёжности и качестве уборки



Функции

  • Гидравлический реверс мотовила, режущего аппарата, шнека и плющилки на ходу позволяет оператору сохранять полный контроль за всеми аспектами уборки сена и фуража с операторского сиденья (для самоходной модели необходим клапан).
  • Новое кулачковое управление пальцами мотовила снижает нагрузку на подшипники и на рабочую поверхность кулачков, что уменьшает шум и продлевает срок службы.
  • Независимое управление скоростью шнека, мотовила и режущего аппарата обеспечивает регулирование движения материала и валкообразования на ходу.
  • Новые износоустойчивые полиэтиленовые ковши шнека улучшают движение материала и уменьшают скопление грязи и повреждения от камней.
  • N-образные бесконтактные стальные плющильные валики для оптимального плющения.
  • Факультативное двойное присоединение валковых жаток.
  • Размеры: 14 футов (4,3 м), 16 футов (4,9 м), 18 футов (5,5 м).

MacDon вновь резко повышает стандарт шнекового валкования своими полностью новыми шнековыми жатками серии А. Эти шнековые жатки перепроектированы самым тщательным образом; буквально каждая точка контакта с культурой была усовершенствована для оптимальной работы в самых разных условиях.

Результат? Увеличение производительности на 25% по сравнению с предыдущей техникой MacDon! Помимо увеличения производительности, шнековые жатки серии А отличаются также передовой полностью гидравлической конструкцией MacDon с гидравлическим реверсом мотовила, режущего аппарата, шнека и плющилки на ходу в моделях A40-D и A40-D для уборки злаков. Это позволяет оператору полностью  регулировать все уборочные функции из своей удобной кабины и существенно экономит время при переезде с поля на поле и при переходе к уборке другой культуры.

Совершенно новая N-образная конструкция фирменных стальных плющильных валиков MacDon обеспечивает ещё лучшее прессование и измельчение; их увеличенная ширина отвечает повышенной мощности шнековых жаток серии А.

Шнековые жатки серии А выпускаются трёх моделей:

  • A40-D: Полнофункциональная модель с двухножевым приводом, рассчитанная на оптимальную производительность в тяжелых условиях уборки и местности.
  • A30-D: Прочная и надёжная модель с двухножевым приводом, пригодная для большинства промышленных работ на большой площади.
  • A40-D для злаков: Модель, специально сконфигурированная и укомплектованная для уборки злаков.
Независимая регулировка скорости модели A40-D позволяет настраивать ее на движение материала и валкование на ходу, из удобной операторской кабины.




A40-D для злаков

Злаковая модель A40-D компании MacDon укомплектована всем необходимым для превосходной уборки злаковых культур. Она имеет независимую регулировку скорости шнека, мотовила и режущего аппарата, что позволяет точно регулировать уборку и валкование прямо на ходу. Кроме того, она имеет 7-лопастное мотовило, специальные ограждения стержней, регулируемый проём для валков с формовочными стержнями и ручной или факультативной безостановочной гидравлической регулировкой угла щитков для быстрого и легкого перехода с короткой стерни на длинную и обратно.

Шнековые жатки MacDon серии А предлагаются также прицепных моделей — для уборки сена и фуража. Функции: регулировка плющения, новая высокопрочная конструкция режущего аппарата и улучшенное, легко присоединяемое прицепное устройство.

Комплект MacDon для скоростной уборки злаков состоит из самоходной валковой жатки M150
и злакового хедера A40-D размером 16 футов (4,9 м).

Прицепное устройство эксклюзивной конструкции MacDon с усилителем поворота APT ускоряет присоединение и обеспечивает оптимальную маневренность, одновременно уменьшая боковые нагрузки на заднюю часть трактора. Компактный радиус поворота позволяет открывать поле всего за две ходки.





Шнековая жатка A40-D

Размер / Вес 14 футов (4,3 м) / 2209 кг 16 футов (4,9 м) / 2295 кг 18 футов (5,5 м) / 2381 кг
Режущий аппарат: Тип / Привод / Скорость / Ход / Щитки /Режущие секции Двойной нож / Гидравлический, двойные поворотные блоки MacDon / Изменяемая 1450–1900 х/мин / 76 мм / Остроконечные, двойной закалки / 76 мм, зазубренные, на болтах
Мотовило: Тип / Привод / Скорость (факультативные шестерни) / Зубья
6-лопастное, овальные закрытые лопасти с колпачками на концах, секционная ось со смазываемыми шарикоподшипниками /Гидравлический, от мотора к закрытому редуктору / Регулируемая из кабины от 51 до 85 об/мин / Стальные
Конвейер (шнек): Тип / Привод / Скорость (факультативные шестерни) / Ширина подачи
С выступом вперед 508 мм, шнек с центральной подачей и сменными высокоплотными полиэтиленовыми ковшами, резиновые подающие пальцы / Гидравлический, мотор прямой установки / Регулируемая от 230 до 320 об/мин / 2430 мм
Плющилка: Тип/Длина валика / Габариты / Привод /Скорость

Неконтактные стальные N-сегментные перекрещивающиеся валики, установленные на жатке валики и формовочные щитки /2590 мм / 233 мм / Гидравлический, от мотора к закрытому редуктору / Регулируемая, 601–790 об/мин

Шнковая злаковая жатка A40-D

Размер / Вес 14 футов (4,3 м) / 1846 кг 16 футов (4,9 м) / 1932 кг
Режущий аппарат: Тип / Привод / Скорость / Ход /Щитки /Режущие секции
Двойной нож / Гидравлический, двойные поворотные блоки MacDon / Изменяемая 1450–1900 х/мин / 76 мм / Остроконечные, двойной закалки / 76 мм, ограждения штырей
Мотовило: Тип / Привод / Скорость (факультативные шестерни) / Зубья

7-лопастное, овальные закрытые лопасти с колпачками на концах, секционная ось со смазываемыми шарикоподшипниками /Гидравлический, от мотора к закрытому редуктору / Регулируемая из кабины от 51 до 85 об/мин / Стальные
Конвейер (шнек): Тип / Привод / Скорость (факультативные шестерни) / Ширина подачи

С выступом вперед 508 мм, шнек с центральной подачей и сменными высокоплотными полиэтиленовыми ковшами, резиновые подающие пальцы / Гидравлический, мотор прямой установки / Регулируемая от 230 до 320 об/мин / 2430 мм

Шнековая жатка A30-D

Размер / Вес 16 футов (4,9 м) / 2258 кг 18 футов (5,5 м) / 2343 кг
Конвейер (шнек): Тип / Привод / Скорость

С выступом вперёд 508 мм, шнек с центральной подачей и сменными высокоплотными полиэтиленовыми ковшами, плюс усовершенствованная подача благодаря резиновым подающим пальцам / Механический, два ремня «B» / 282 об/мин, шестерня 22Т
Режущий аппарат: Привод / Скорость
Закрытый поворотный блок с масляной ванной конструкции MacDon / 1450 х/мин (под нагрузкой)
Мотовило: Тип / Привод / Скорость

5-лопастное, овальные закрытые лопасти со стальными пальцами / Механический, два ремня «B» от шнека / 72 об/мин / Сталь (факультативные шестерни) для замедления мотовила
Регулируемые валковые щитки
915 мм–2540 мм / Регулируемые
Плющилка: Тип/Длина валика / Габариты / Привод /Скорость

Неконтактные стальные N-сегментные перекрещивающиеся валики, установленные на жатке валики и формовочные щитки / 2590 мм / 233 мм / Гидравлический, от мотора к закрытому редуктору / Регулируемая, 601–790 об/мин

Опции шнековой жатки серии A

Разделитель высоких растений, ограждения штырей (стандартные у злаковой жатки), дополнительные опорные лапы, градильные ролики, гидравлический комплект регулировки угла жатки (проверьте требования к трактору у дилера), навесной двойной валковщик (не подходит к злаковой жатке).

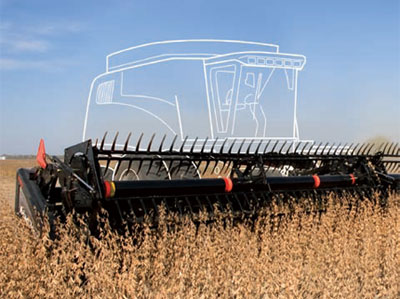

Жатки с ленточным транспортёром серии D

Функции

  • Сверхширокий промежуток между валками (1948 мм), в сочетании с заднеступенчатой конструкцией задней панели жатки, обеспечивает больший объём уборки высоких кустистых культур и благодаря этому улучшает движение материала и валкообразование.
  • Подборное мотовило PR15 с фирменными поворотными зубьями MacDon и кулачковым приводом зубьев.
  • Гидравлический привод ножей обеспечивает максимальную передачу мощности и увеличение скорости движения в большинстве условий.
  • Механическое и гидравлическое смещение платформы (центральная или торцовая подача в модели D60, только центральная в модели D50).
  • Единая (D50 и D60) или диапазонная (D60) длина мотовила.
  • Размеры модели D60: 15 футов (4,6 м); 20 футов (6,1 м); 25 футов (7,6 м); 30 футов (9,1 м); 35 футов (10,6 м); 40 футов (12,2 м).
  • Размеры модели D50: 30 футов (9,1 м); 35 футов (10,6 м).



Ленточные транспортёры серии D компании MacDon — значительный шаг вперёд в технологии жаток с ленточными транспортёрами. они повышают эффективность валкования на 40% по сравнению с ведущей в отрасли жаткой MacDon модели 972 Harvest Header®. Это существенно сокращает общее время уборки большинству операторов в большинстве условий.

Более того, ленточные транспортёры серии D являются действительно универсальными уборочными машинами, позволяя срезать практически любые культуры без смены жатки. Они не только идеальны для уборки зерновых, масличных, злаковых и бобовых культур, но и превосходят
большинство шнековых жаток при заготовке сена и фуража. Если вам нужна лучшая комбинация валкообразования и производительности, вам лучше всего подойдут жатки с ленточным транспортёром серии D компании MacDon.

Совершенно новая конструкция ленточной системы MacDon имеет более мощные моторы и высокопрочные двойные герметичные роликовые подшипники, увеличивающие мощность и требующие меньшего обслуживания. Ленты MacDon с треугольными направляющими, устойчивые к пробоям и разрывам, разработаны для максимально эффективной транспортировки. В модели D60
двойная лента с треугольной направляющей (показана на иллюстрации) может быть реверсирована в случае повреждения или износа передней кромки, что удваивает срок службы транспортёра. В сочетании с защищающим ленту С-образным режущим аппаратом MacDon эти функции делают данные транспортёры самыми долговечными и надёжными из всех ленточных транспортёров MacDon.

Мгновенно увеличьте производительность за счёт жаток с ленточным транспортёром серии D

Разработанные как отличные универсальные жатки для зерновых, канолы, сена, фуража и специальных культур, жатки с ленточным транспортёром MacDon серии D позволяют убирать урожай гораздо быстрее и с более высокой производительностью, чем предыдущие ленточные жатки, с прежней исключительно равномерной формовкой валков. Это достигается благодаря сверхширокому (1948 мм) проёму для валков, увеличенной глубине транспортёра, улучшенному угловому показателю заднего листа и более высокому уборочному клиренсу трактора серии M. Жатки с ленточным транспортёром серии D предлагаются двух моделей — D50, с одинарным ножом и центральной подачей (укомплектована 5-лопастным подборным мотовилом PR15 и идеальна для большинства уборочных условий), и сверхпрочная полнофункциональная D60, рассчитанная на промышленные работы большого объема. Обе модели имеют патентованный С-образный режущий аппарат MacDon и долговечные ленточные транспортёры с треугольными направляющими.





Превосходны для сена и фуража
С добавлением сенной плющилки MacDon модели HC10 жатки D60 становятся высокопроизводительными машинами для уборки сена и фуража. Если вы косите фураж для крупного заготовщика, навесной двойной
валковщик MacDon (для машин с двойными ножами) позволяет укладывать до 18,2 м уплотненной культуры в один валок.

Уникальный С-образный резак MacDon позволяет косить на уровне земли, стабильно обеспечивая самое чистое «бритьё» поля. Этот низкий срез, в сочетании со способностью мотовила сохранять стабильную связь с режущим аппаратом (позволяя ему аккуратно приподнимать растения, наподобие расчёски) улучшает сбор опавших, застрявших и спутанных растений.

Модель D60 фирмы MacDon — наивысшее достижение в ленточной уборке

Полнофункциональная модель D60 фирмы MacDon выпускается с одинарными и двойными ножами, рассчитана на работу на больших площадях и оснащена более прочными ленточными транспортёрами, подвижными платформами, позволяющими центральную или боковую подачу, и системой присоединения сенной плющилки MacDon модели HC10 для двухножевых приводов размером до 30 футов (9,1 м). Для уборки сена и фуража факультативный навесной двойной валковщик MacDon (только для двухножевых вариантов хедеров) позволяет укладывать до 18,2 м уплотненной культуры в один валок и идеально подходит крупным заготовщикам фуража. Вы можете также выбрать либо 5-лопастное, либо 6-лопастное подборное мотовило PR15; оба они специально спроектированы для поддержания стабильно близкого соотношения режущего аппарата и мотовила по всей длине хедера и обеспечивают более эффективное поднимание и удаление материала с режущего аппарата. Это повысит производительность уборки, особенно в трудных условиях, например, при опавших или спутанных растениях. В целях улучшения управления модель D60 имеет стандартный гидравлический продольно-поперечный позиционер мотовила и может оснащаться устройствами повышения эффективности — например, гидравлическим механизмом наклона хедера, образуя наилучший уборочный комплект.

Благодаря точной регулировке скорости мотовила и ленточного транспортёра и положения мотовила модель D60 является также превосходной жаткой для злаков.



Жатка с ленточным транспортёром серии D60

Размер/Вес1
15 футов (4,6 м)/1258 кг 20 футов (6,1 м)/1484 кг 25 футов (7,6 м)/1753 кг 30 футов (9,1 м)/2178 кг 35 футов (10,6 м)/2480 кг 40 футов (12,2 м)/2593 кг
Режущий аппарат: Тип / Привод /Скорость
Одинарный или двойной нож (в зависимости от размера и применения) / Гидравлический, закрытые поворотные блоки с масляной ванной конструкции MacDon /Разная в зависимости от размера хедера; скорость ножей выше у хедеров меньшего размера
Скорости

Валковая жатка с одинарными ножами: 1300–1500 х/мин; Валковая жатка с двойными ножами: 1500–1900 х/мин
Комбайн с одинарными ножами: 1350–1450 х/мин; Комбайн с двойными ножами: 1500–1700 х/мин
Защитные ограждения
Остроконечные, двойной закалки; остроконечные, поверхностной закалки; штырь из листового металла, кованый нижний упор; штырь с кованым верхом и низом
Мотовило: Тип / Привод /Скорость / Зубья
Подборное мотовило модели PR15, 5 или 6 лопастей, из 2 частей (разделенное) или однопролётное, переворачиваемая конструкция, кулачковое управление зубьями/Гидравлический / Самоходная валковая жатка: 0–62 об/мин, комбайн (в зависимости от модели): 0–67 об/мин / Износоустойчивая пластмасса, промежутки 152 мм, длина 279 мм
Конвейер: Тип / Привод /Скорость / Подача
Ленточные транспортёры с резиновым покрытием шириной 1057 мм, двойная реверсируемая треугольная направляющая, цельное уплотнение на передней кромке / Гидравлический / Самоходная валковая жатка: 0–742 х/мин, комбайн: 0–464 х/мин / Механическое или гидравлическое смещение платформы (только
у самоходных жаток), ширина проема 1539–1948 мм

1 — Вес рассчитан для конфигурации с двойными ножами. Для использования с комбайном прибавьте около 905 кг на комбайновый адаптер.

Жатка с ленточным транспортёром серии D50

Размер / Вес2
30 футов (9,1 м) / 1779 кг 35 футов (10,6 м) / 1997 кг
Режущий аппарат: Тип / Привод

Одинарный / Гидравлический, конструкции MacDon, закрытый поворотный блок с масляной ванной
Скорости

Валковая жатка с одинарным ножом: 1300–1500 х/мин
Комбайн с одинарным ножом: 1350–1450 х/мин
Защитные ограждения
Остроконечные, закалённые
Мотовило: Тип / Привод /Скорость / Зубья

Подборное мотовило модели PR15, 5-лопастное, однопролётное, переворачиваемая конструкция, кулачковое управление зубьями / Гидравлический / Самоходная валковая жатка: 0–62 об/мин, комбайн (в зависимости от модели): 0–67 об/мин / Износоустойчивая пластмасса, промежутки 152 мм, длина 279 мм
Конвейер: Тип / Привод /Скорость / Подача

Ленты шириной 1057 мм с резиновым покрытием, движением по треугольным направляющим, цельным уплотнением на передней кромке / Гидравлический / Самоходная валковая жатка: 0–742 об/мин, комбайн: 0–464 об/мин / механическое перемещение платформы, ширина проёма от 1539 мм до 1948 мм

2 — Для использования с комбайном прибавьте около 905 кг на комбайновый адаптер.

Сравнение характеристик серии D и FD

ЖАТКА D50 D60 FD70
Устанавливается на самоходные валковые жатки серии M компании MacDon
+
+

Устанавливается на большинство нынешних моделей комбайнов (требуется адаптер CACA20) +
+
+
Одинарный привод ножей
+
+
+
Двойной привод ножей

+
+3
Гидравлическая подвижная платформа

+

Гидравлический продольно-поперечный позиционер мотовила
+
+4
+4
Гидравлический наклон жатки
+
+
+4
Стабилизирующие колёса
+
+
+
Стабилизирующие колёса для медленной транспортировки
+
+5
+
Верхний перекрёстный шнек
+
+
+
Дорожный транспортёр MT8
+
+
+
Размеры
15 футов (4,6 м)
+

20 футов (6,1 м)

+

25 футов (7,6 м)

+

30 футов (9,1 м)
+
+
+
35 футов (10,6 м)
+
+
+
40 футов (12,2 м)

+
+
45 футов (13,7 м) 6

+


3 — Отдельные размеры. 4 — Стандартное оборудование. 5 — Только для размеров 30 футов (9,1 м) и крупнее. 6 — Не рекомендуется для установки на самоходный трактор.

Комбайновые жатки с ленточным транспортёром


Предназначенная только работы с комбайном и завоевавшая премию AE 50 жатка MacDon модели FD70 FlexDraper® может значительно увеличить производительность вашего комбайна, особенно при уборке низких стручковых растений — соевых бобов, пищевых бобов и чечевицы.

Вы можете также использовать жатку MacDon с ленточным транспортёром на своем комбайне

С появлением комбайнового адаптера CA 20 фирмы MacDon стала возможной установка жаток MacDon серии D на большинство нынешних моделей комбайнов. Эти жатки выбирают многие заготовщики и крупные производители — ввиду их способности обеспечивать такую же впечатляющую производительность, как и при самоходном валковании. Сам комбайновый адаптер CA 20 не просто соединяет жатку с комбайном, а ещё и обеспечивает исключительную боковую и вертикальную флотацию и более эффективную подачу материала.



Транспортёр MT8

Транспортёр MT8 фирмы MacDon специально разработан для безопасной транспортировки жаток MacDon серии D и FD (в том числе комбайнового адаптера CA 20) с обычной дорожной скоростью позади вашего комбайна, самоходной жатки MacDon или грузовика. Новаторская конструкция смещённой главной рамы позволяет легко снимать сенную плющилку жатки или комбайновый адаптер без снятия с транспортёра.





Опции для повышения производительности жаток MacDon


Подпружиненные стабилизирующие колеса
Подпружиненные колеса амортизируют нагрузку на края ленточных хедеров при движении по неровностям  поля. Факультативные для моделей серии D размером 30 футов (9,1 м) и более и для FD70.

Гидравлический продольно-поперечный позиционер мотовила
Регулируйте положение мотовила в зависимости от условий культуры и поля на ходу из кабины. Факультативный
для D50. Стандартный для D60 и FD70.

Опорные лапы
Улучшают положение режущего аппарата по отношению к земле, что уменьшает износ режущего аппарата и повышает производительность жатки. Факультативные для некоторых моделей A, D и серии R размером 16 футов (4,9 м).

Верхний перекрёстный шнек
Верхний перекрёстный шнек прикрепляется впереди задней трубы и улучшает подачу культуры к центру в тяжелых условиях уборки. Идеален для уборки больших объёмов фуража, и других высоких, трудноподаваемых культур. Факультативный для серии D и FD70.

Градильные ролики
Прикрепляются позади режущего аппарата для уменьшения износа его пластины и для облегчения движения жатки по неровному, песчаному и твердому грунту. Факультативные для серии A и моделей серии R размером 16 футов (4,9 м).

Ограждения штыря
Ограждения штыря крепятся непосредственно к режущему аппарату для повышения эффективности скашивания жестких, жилистых травянистых культур и культур, которые необходимо срезать близко к земле (злаки, пищевые бобы). Факультативные для серии A и D. Выпускаются не для всех размеров.

Гидравлический наклон жатки
Регулировка углов жатки и щитков на ходу из кабины позволяет приблизить режущий аппарат и щитки к земле для подбора примятых растений и повысить эффективность уборки гороха, чечевицы, пищевых и соевых бобов. Факультативные для серий A, D и R.

Стабилизирующие колёса для медленной транспортировки
Амортизируют и направляют края крупных ленточных жаток, а также позволяют транспортировку жаток размером
30 футов (9,1 м) и более по дорогам на медленной скорости. Для серии D и FD70.

Транспортёр MT8
Эта простая и удобная в использовании система предназначена для быстрой перевозки ленточных жаток с поля на поле; она позволяет буксировать жатку трактором MacDon, грузовиком или комбайном по автодорогам
общего пользования. Факультативный для серии D и FD70.

Полиэтиленовые салазки
Для грязных условий уборки и для таких культур, как соевые бобы, рис, чечевица и пищевые бобы; полиэтиленовые салазки облегчают движение режущего аппарата по земле и препятствуют скоплению грязи на его поверхности. Факультативные для некоторых моделей серии D. Стандартные для FD70.





Навесной двойной валковщик
При работе со шнековыми, ротационными и ленточными жатками факультативный навесной двойной валковщик фирмы MacDon позволяет укладывать до 18,2 м культуры в один валок. Это идеально подходит крупным заготовщикам фуража и может сэкономить им много времени и топлива.

Примечание: При установке на жатки серии D необходима плющилка HC10.

Плющилка сена
Факультативная плющилка сена MacDon модели HC10 для ленточных жаток, предназначенная для двухножевых приводов размером до 30 футов (9,1 м), превращает жатку серии D в высокопроизводительную машину для уборки сена и фуража.
О компании Насосные станции Оросительные системы Агрополив Дождевальные машины Каталог Статьи Запасные части Подержанная техника Карданные валы Контакты

Во исполнение требований Федерального закона «О персональных данных» № 152-ФЗ от 27.07.2006 г. Все персональные данные, полученные на этом сайте, не хранятся, не передаются третьим лицам, и используются только для отправки товара и исполнения заявки, полученной от покупателя. Все, лица, заполнившие форму заявки, подтверждают свое согласие на использование таких персональных данных, как имя, и телефон, указанные ими в форме заявки, для обработки и отправки заказа.
Хранение персональных данных не производится.
